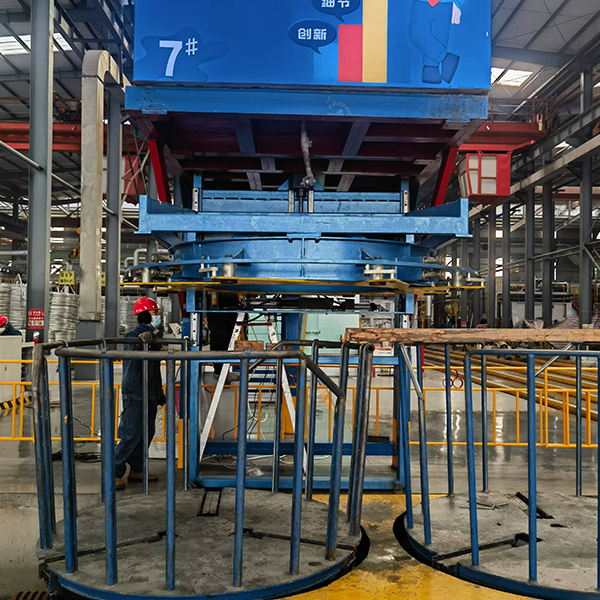

Накопитель проволоки с функцией автоматической резки
Подъемно-опускное движение накопителя проволоки. На стороне производственной линии приемной тележки установлена стойка, верхняя часть которой соединена с нижней стороной приемной платформы, а нижняя часть соединена со стойкой приемной платформы.
Описание
маркер
Движения накопителя проволоки
1.Подъемно-опускное движение накопителя проволоки
2.Движение открытия и закрытия откидных пластин накопительного барабана
3.Движение автоматических ножниц в положение резки и возвратное движение
4.Движение резки ножницами и возвратное движение.
Подъемно-опускное движение накопителя проволоки. На стороне производственной линии приемной тележки установлена стойка, верхняя часть которой соединена с нижней стороной приемной платформы, а нижняя часть соединена со стойкой приемной платформы. В верхней части стойки установлен серводвигатель, который через редуктор приводит во вращение шарико-винтовую передачу. Над приемной позицией расположена подъемная рама, гайка шарико-винтовой передачи установлена на подъемной раме, приводя ее в движение вверх и вниз. Когда подъемная рама находится в нижнем положении (позиция накопления), процесс накопления проволоки занимает менее одной минуты. В этот момент упаковочная машина не проходит. Когда подъемная рама находится в верхнем положении, это обеспечивает проход упаковочной машины, то есть освобождает пространство для прохода упаковочной машины.

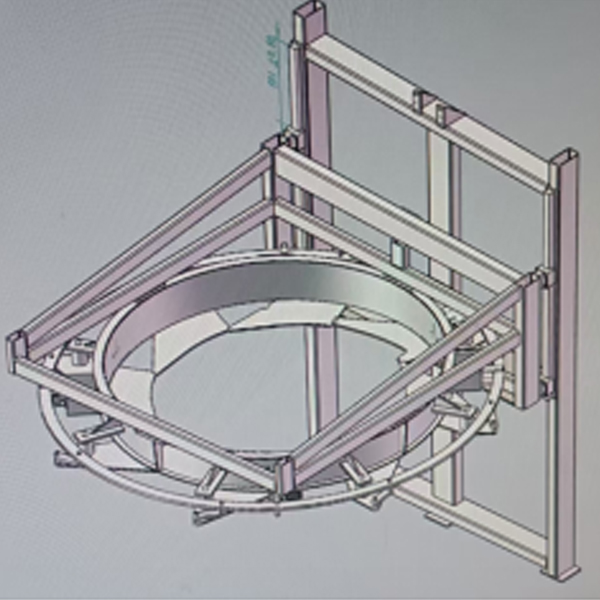

В подъемной раме размещен накопительный барабан, в нижней части которого установлены несколько откидных створок. Пневмоцилиндр приводит в движение синхронизирующее кольцо, которое через тяговую планку обеспечивает синхронное закрытие (режим накопления) и открытие (режим раздачи) створок. При закрытии створок ножницы одновременно перемещаются в рабочее положение. Специальный профиль внутреннего отверстия, формируемый створками, направляет проволоку в зону реза, где после временной задержки производится ее обрезка. Для работы системы требуется, чтобы приемное устройство пользователя имело ПЛК-управление для автоматического приема проволоки. После обрезки приемная тележка инициирует смену катушки, приводясь в движение. После завершения перезарядки створки накопителя открываются, накопленная проволока поступает в приемную катушку, подъемная рама перемещается в верхнее положение, завершая рабочий цикл накопительного устройства.
